gemäß ISO 4144, die Kantenzahl der Schlüsselfläche kann größenabhängig variieren
Gewinde DIN EN 10226-1:2004 (alt DIN 2999) bzw. ISO 7-1 (Verbindungen im Gewinde dichtend)
Edelstahl Werkstoff-Nr. 316 (rost- und säurebeständiger Stahlguss)

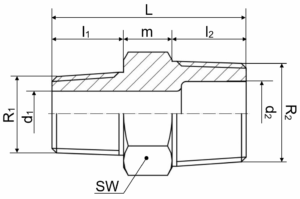

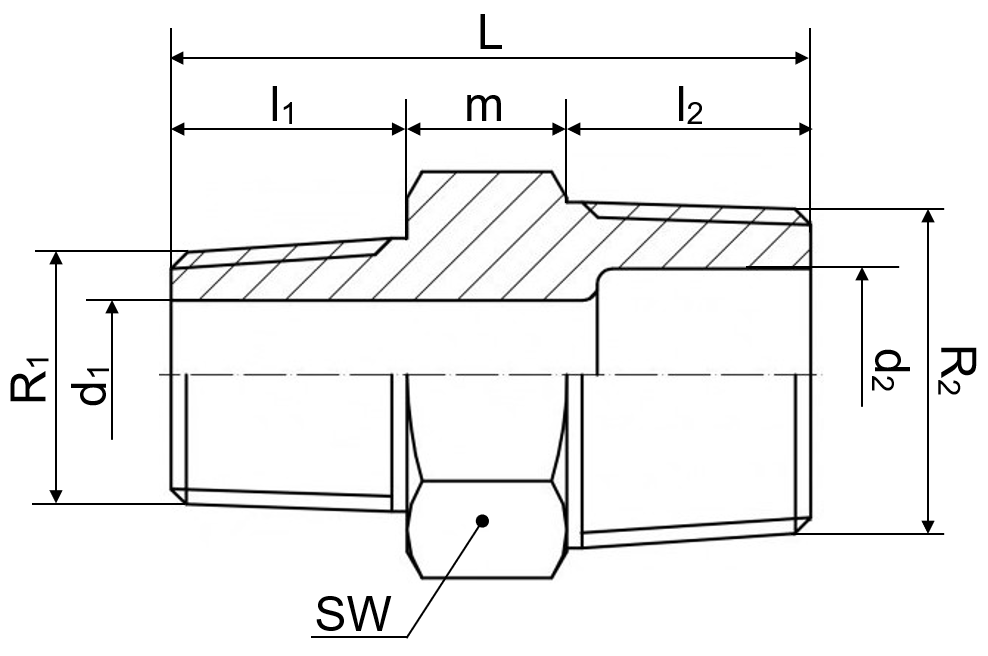

Darstellung kann abweichen
| Art.-Nr. | R1 | R2 |
L [mm] | l1 [mm] | l2 [mm] | m [mm] | d1 [mm] | d2 [mm] | SW [mm] | m [kg] |
| 11640140184144 | 1/4“ | 1/8“ | 22,5 | 8 | 10,5 | 4 | 5,5 | 8 | 15 | 0,010 |
| 11640380184144 | 3/8“ | 1/8“ | 24 | 8 | 11 | 5 | 5,5 | 11,5 | 18 | 0,025 |
| 11640380144144 | 3/8“ | 1/4“ | 26,5 | 10,5 | 11 | 5 | 8 | 11,5 | 18 | 0,016 |
| 11640120184144 | 1/2“ | 1/8“ | 27,5 | 8 | 14,5 | 5 | 5,5 | 15 | 22 | 0,025 |
| 11640120144144 | 1/2“ | 1/4“ | 30 | 10,5 | 14,5 | 5 | 8 | 15 | 22 | 0,025 |
| 11640120384144 | 1/2“ | 3/8“ | 30,5 | 11 | 14,5 | 5 | 11,5 | 15 | 22 | 0,025 |
| 11640340184144 | 3/4“ | 1/8“ | 29 | 8 | 15,5 | 5,5 | 5,5 | 20,5 | 28 | 0,052 |
| 11640340144144 | 3/4“ | 1/4“ | 31,5 | 10,5 | 15,5 | 5,5 | 8 | 20,5 | 28 | 0,038 |
| 11640340384144 | 3/4“ | 3/8“ | 32 | 11 | 15,5 | 5,5 | 11,5 | 20,5 | 28 | 0,038 |
| 11640340124144 | 3/4“ | 1/2“ | 35,5 | 14,5 | 15,5 | 5,5 | 15 | 20,5 | 28 | 0,036 |
| 11641000144144 | 1“ | 1/4“ | 34,5 | 10,5 | 18 | 6 | 8 | 26 | 35 | 0,061 |
| 11641000384144 | 1“ | 3/8“ | 35 | 11 | 18 | 6 | 11,5 | 26 | 35 | 0,128 |
| 11641000124144 | 1“ | 1/2“ | 38,5 | 14,5 | 18 | 6 | 15 | 26 | 35 | 0,064 |
| 11641000344144 | 1“ | 3/4“ | 39,5 | 15,5 | 18 | 6 | 20,5 | 26 | 35 | 0,067 |
| 11641140124144 | 1 1/4“ | 1/2“ | 41,5 | 14,5 | 20,5 | 6,5 | 15 | 34,5 | 43,5 | 0,103 |
| 11641140344144 | 1 1/4“ | 3/4“ | 42,5 | 15,5 | 20,5 | 6,5 | 20,5 | 34,5 | 43,5 | 0,103 |
| 11641141004144 | 1 1/4“ | 1“ | 45 | 18 | 20,5 | 6,5 | 26 | 34,5 | 43,5 | 0,113 |
| 11641120384144 | 1 1/2“ | 3/8“ | 38 | 11 | 20,5 | 6,5 | 11,5 | 40 | 49,5 | 0,221 |
| 11641120124144 | 1 1/2“ | 1/2“ | 41,5 | 14,5 | 20,5 | 6,5 | 15 | 40 | 49,5 | 0,133 |
| 11641120344144 | 1 1/2“ | 3/4“ | 42,5 | 15,5 | 20,5 | 6,5 | 20,5 | 40 | 49,5 | 0,114 |
| 11641121004144 | 1 1/2“ | 1“ | 45 | 18 | 20,5 | 6,5 | 26 | 40 | 49,5 | 0,120 |
| 11641121144144 | 1 1/2“ | 1 1/4“ | 47,5 | 20,5 | 20,5 | 6,5 | 34,5 | 40 | 49,5 | 0,122 |
| 11642000124144 | 2“ | 1/2“ | 46,5 | 14,5 | 25 | 7 | 15 | 51 | 62 | 0,220 |
| 11642000344144 | 2“ | 3/4“ | 47,5 | 15,5 | 25 | 7 | 20,5 | 51 | 62 | 0,210 |
| 11642001004144 | 2“ | 1“ | 50 | 18 | 25 | 7 | 26 | 51 | 62 | 0,231 |
| 11642001144144 | 2“ | 1 1/4“ | 52,5 | 20,5 | 25 | 7 | 34,5 | 51 | 62 | 0,236 |
| 11642001124144 | 2“ | 1 1/2“ | 52,5 | 20,5 | 25 | 7 | 40 | 51 | 62 | 0,218 |
| 11642121004144 | 2 1/2“ | 1“ | 52 | 18 | 27 | 7 | 26 | 65,5 | 77,5 | |
| 11642121144144 | 2 1/2“ | 1 1/4“ | 54,5 | 20,5 | 27 | 7 | 34,5 | 65,5 | 77,5 | 0,396 |
| 11642121124144 | 2 1/2“ | 1 1/2“ | 54,5 | 20,5 | 27 | 7 | 40 | 65,5 | 77,5 | 0,326 |
| 11642122004144 | 2 1/2“ | 2“ | 59 | 25 | 27 | 7 | 51 | 65,5 | 77,5 | |
| 11643001124144 | 3“ | 1 1/2“ | 58 | 20,5 | 30 | 7,5 | 40 | 77,5 | 90,5 | 0,978 |
| 11643002004144 | 3“ | 2“ | 62,5 | 25 | 30 | 7,5 | 51 | 77,5 | 90,5 | 0,494 |
| 11643002124144 | 3“ | 2 1/2“ | 64,5 | 27 | 30 | 7,5 | 65,5 | 77,5 | 90,5 | |
| 11644001004144 | 4“ | 1″ | 62 | 18 | 36 | 8 | 26 | 101,5 | 116 | |
| 11644001144144 | 4“ | 1 1/4″ | 64,5 | 20,5 | 36 | 8 | 34,5 | 101,5 | 116 | |
| 11644001124144 | 4“ | 1 1/2″ | 64,5 | 20,5 | 36 | 8 | 40 | 101,5 | 116 | |
| 11644002004144 | 4“ | 2“ | 69 | 25 | 36 | 8 | 51 | 101,5 | 116 | 0,827 |
| 11644002124144 | 4“ | 2 1/2“ | 71 | 27 | 36 | 8 | 65,5 | 101,5 | 116 | 1,155 |
| 11644003004144 | 4“ | 3“ | 74 | 30 | 36 | 8 | 77,5 | 101,5 | 116 |
