gemäß ISO 4144, die Kantenzahl der Schlüsselfläche kann größenabhängig variieren
Gewinde DIN EN 10226-1:2004 (alt DIN 2999) bzw. ISO 7-1 (Verbindungen im Gewinde dichtend)
Edelstahl Werkstoff-Nr. 316 (rost- und säurebeständiger Stahlguss)

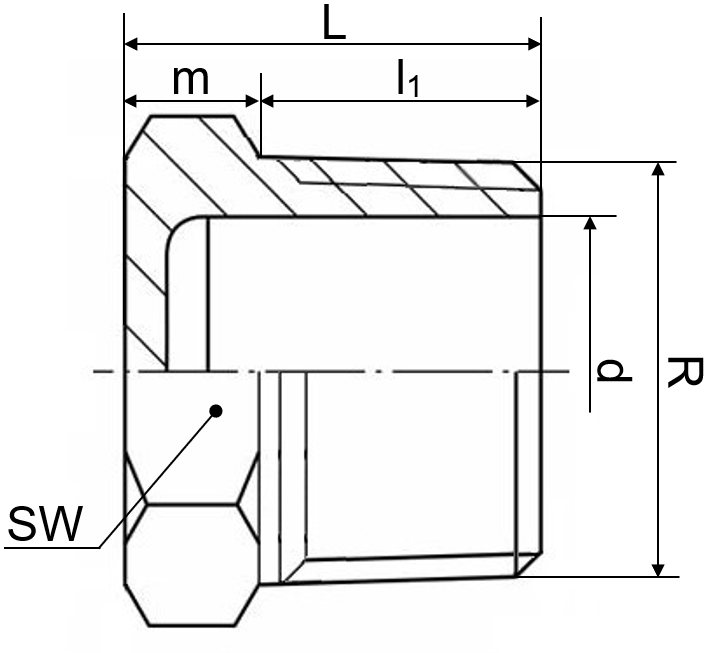

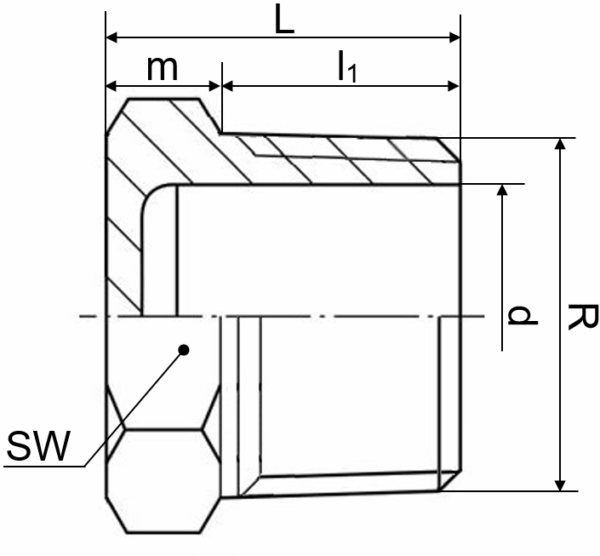

Darstellung kann abweichen
| Art.-Nr. | R | L [mm] | l1 [mm] | m [mm] | d [mm] | SW [mm] | m [kg] |
| 11940180004144 | 1/8“ | 12 | 8 | 4 | 5,5 | 11 | 0,012 |
| 11940140004144 | 1/4“ | 14,5 | 10,5 | 4 | 8 | 15 | 0,022 |
| 11940380004144 | 3/8“ | 16 | 11 | 5 | 11,5 | 18 | 0,027 |
| 11940120004144 | 1/2“ | 19,5 | 14,5 | 5 | 15 | 22 | 0,036 |
| 11940340004144 | 3/4“ | 21 | 15,5 | 5,5 | 20,5 | 28 | 0,055 |
| 11941000004144 | 1“ | 24 | 18 | 6 | 26 | 35 | 0,090 |
| 11941140004144 | 1 1/4“ | 27 | 20,5 | 6,5 | 34,5 | 43,5 | 0,145 |
| 11941120004144 | 1 1/2“ | 27 | 20,5 | 6,5 | 40 | 49,5 | 0,189 |
| 11942000004144 | 2“ | 32 | 25 | 7 | 51 | 62 | 0,310 |
| 11942120004144 | 2 1/2“ | 34 | 27 | 7 | 62,5 | 77,5 | 0,446 |
| 11943000004144 | 3“ | 37,5 | 30 | 7,5 | 77,5 | 90,5 | 0,875 |
| 11944000004144 | 4“ | 44 | 36 | 8 | 101,5 | 117 | 1,160 |
