gemäß ISO 4144
Gewinde DIN EN 10226-1:2004 (alt DIN 2999) bzw. ISO 7-1 (Verbindungen im Gewinde dichtend)
Edelstahl Werkstoff-Nr. 316 (rost- und säurebeständiger Stahlguss)
Darstellung kann abweichen

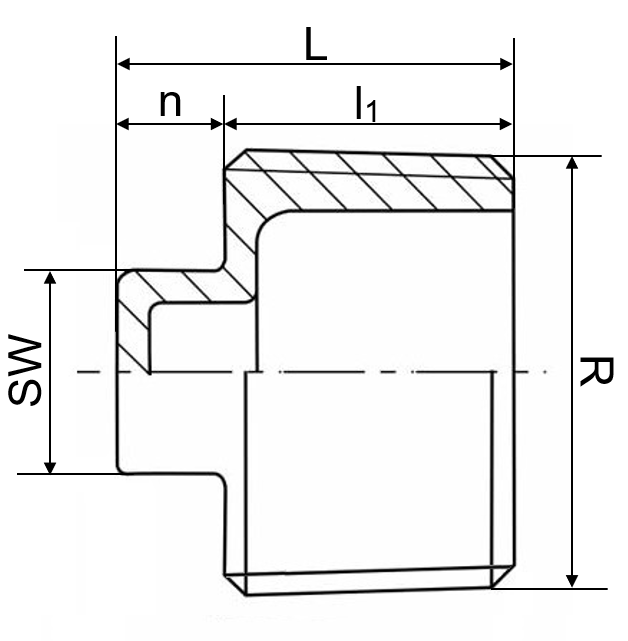

| Art.-Nr. | R | L [mm] | l1 [mm] | n [mm] | SW [mm] | m [kg] |
| 11840180004144 | 1/8“ | 11 | 6 | 5 | 6 | 0,011 |
| 11840140004144 | 1/4“ | 13,5 | 8,5 | 5 | 7 | 0,015 |
| 11840380004144 | 3/8“ | 15 | 9 | 6 | 8 | 0,015 |
| 11840120004144 | 1/2“ | 18,5 | 11,5 | 7 | 10 | 0,020 |
| 11840340004144 | 3/4“ | 21 | 13 | 8 | 12 | 0,033 |
| 11841000004144 | 1“ | 25,5 | 14,5 | 11 | 14 | 0,056 |
| 11841140004144 | 1 1/4“ | 28 | 17 | 11 | 16 | 0,099 |
| 11841120004144 | 1 1/2“ | 29 | 17 | 12 | 20 | 0,115 |
| 11842000004144 | 2“ | 34,5 | 21,5 | 13 | 22 | 0,199 |
| 11842120004144 | 2 1/2“ | 38,5 | 23,5 | 15 | 28 | 0,352 |
| 11843000004144 | 3“ | 41,5 | 26,5 | 15 | 32 | 0,515 |
| 11844000004144 | 4“ | 51,5 | 32,5 | 19 | 40 | 0,930 |
