gemäß ISO 4144, die Kantenzahl der Schlüsselfläche kann größenabhängig variieren
Gewinde DIN EN 10226-1:2004 (alt DIN 2999) bzw. ISO 7-1 (Verbindungen im Gewinde dichtend)
Edelstahl Werkstoff-Nr. AISI 316 / 1.4408 (rost- und säurebeständiger Stahlguss)

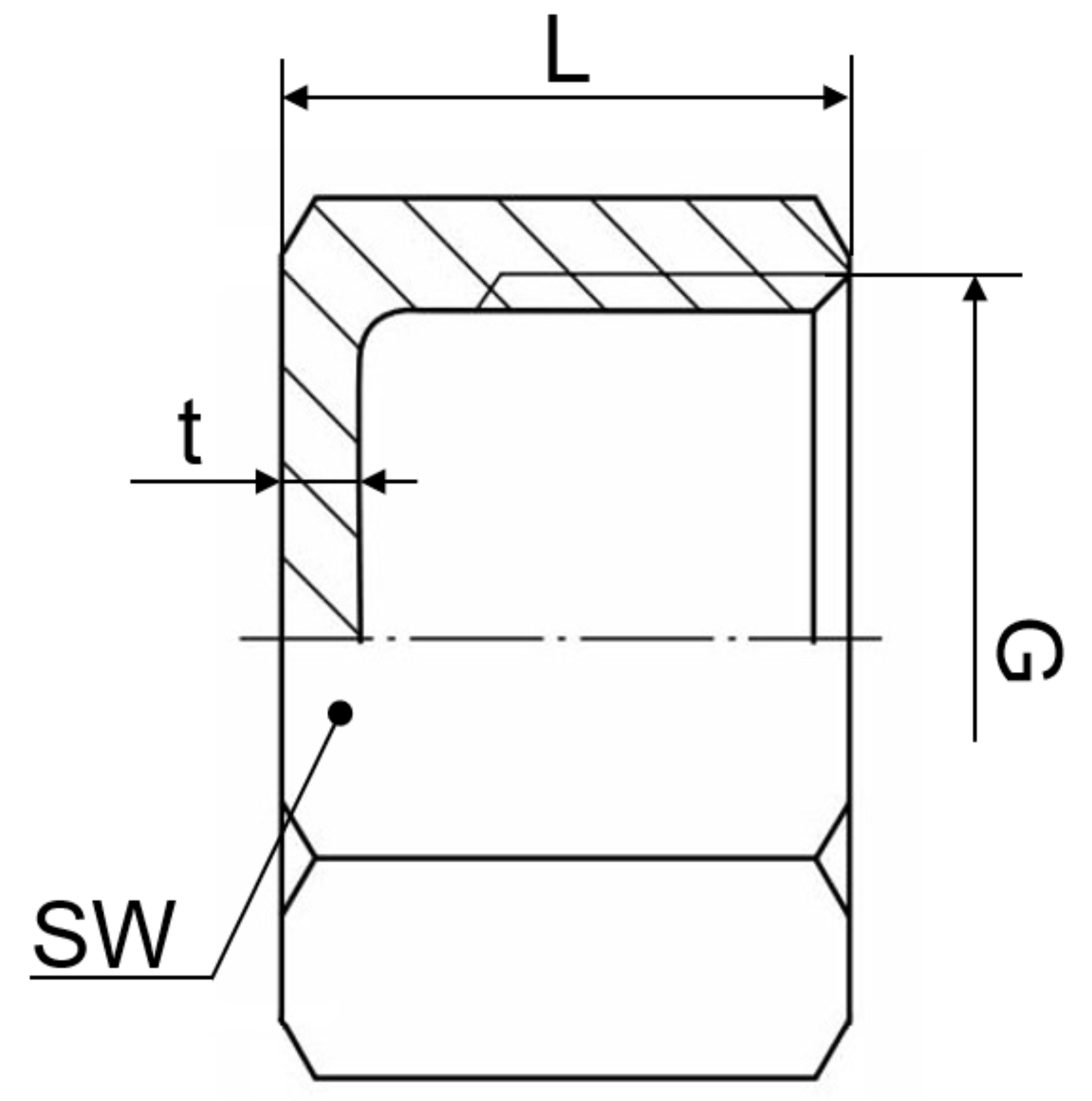

Darstellung kann abweichen
| Art.-Nr. | Rp | L [mm] | t [mm] | SW [mm] | m [kg] |
| 11240180004144 | 1/8“ | 13,5 | 1,5 | 13,5 | 0,015 |
| 11240140004144 | 1/4“ | 17,0 | 1,5 | 17 | 0,022 |
| 11240380004144 | 3/8“ | 17,5 | 1,5 | 20,5 | 0,031 |
| 11240120004144 | 1/2“ | 21,0 | 1,7 | 25 | 0,042 |
| 11240340004144 | 3/4“ | 22,5 | 1,7 | 31 | 0,056 |
| 11241000004144 | 1“ | 26,0 | 2,0 | 38 | 0,101 |
| 11241140004144 | 1 1/4“ | 29,0 | 2,3 | 47 | 0,158 |
| 11241120004144 | 1 1/2“ | 29,0 | 2,5 | 53 | 0,190 |
| 11242000004144 | 2“ | 33,5 | 3,0 | 66 | 0,293 |
| 11242120004144 | 2 1/2“ | 38,5 | 3,5 | 82 | 0,500 |
| 11243000004144 | 3“ | 42,0 | 3,8 | 95,5 | 0,700 |
| 11244000004144 | 4“ | 48,5 | 4,4 | 121,5 | 1,600 |
