gemäß ISO 4144, die Kantenzahl der Schlüsselfläche kann größenabhängig variieren
Gewinde DIN EN 10226-1:2004 (alt DIN 2999) bzw. ISO 7-1 (Verbindungen im Gewinde dichtend) und EN ISO 228-1
Edelstahl Werkstoff-Nr. 316 (rost- und säurebeständiger Stahlguss)
Darstellung kann abweichen
| Art.-Nr. | R | G |

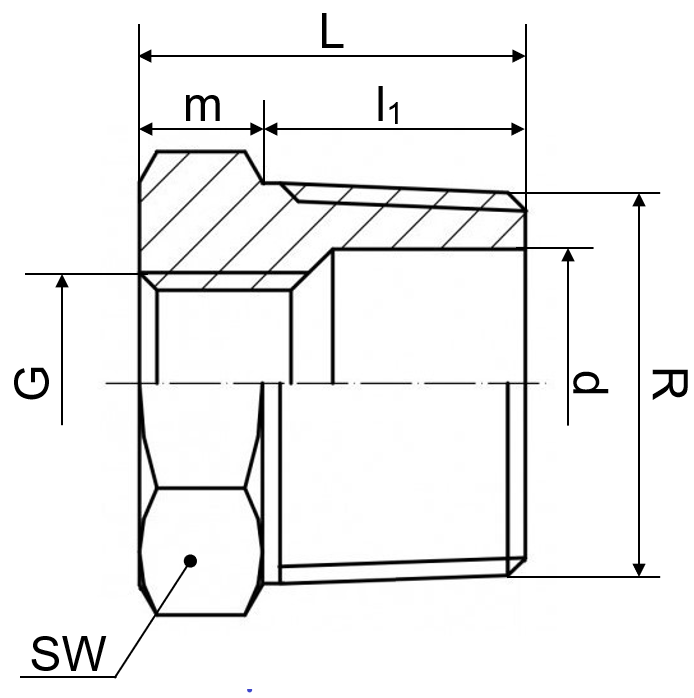

L [mm] | l1 [mm] | m [mm] | d [mm] | SW [mm] | m [kg] |
| 11740140184144 | 1/4“ | 1/8“ | 16 | 11,5 | 4,5 | 8,4 | 14 | 0,013 |
| 11740380184144 | 3/8“ | 1/8“ | 16,5 | 11,5 | 5 | 11,5 | 18 | 0,023 |
| 11740380144144 | 3/8“ | 1/4“ | 16,5 | 11,5 | 5 | 11,5 | 18 | 0,017 |
| 11740120184144 | 1/2“ | 1/8“ | 20 | 14,5 | 5,5 | 15 | 22 | 0,040 |
| 11740120144144 | 1/2“ | 1/4“ | 20 | 14,5 | 5,5 | 15 | 22 | 0,038 |
| 11740120384144 | 1/2“ | 3/8“ | 20 | 14,5 | 5,5 | 15 | 22 | 0,032 |
| 11740340184144 | 3/4“ | 1/8“ | 21 | 15,5 | 5,5 | 20,5 | 27,5 | 0,040 |
| 11740340144144 | 3/4“ | 1/4“ | 21 | 15,5 | 5,5 | 20,5 | 27,5 | 0,062 |
| 11740340384144 | 3/4“ | 3/8“ | 21 | 15,5 | 5,5 | 20,5 | 27,5 | 0,059 |
| 11740340124144 | 3/4“ | 1/2“ | 21 | 15,5 | 5,5 | 20,5 | 27,5 | 0,050 |
| 11741000184144 | 1“ | 1/8“ | 24,5 | 18 | 6,5 | 26 | 34,5 | |
| 11741000144144 | 1“ | 1/4“ | 24,5 | 18 | 6,5 | 26 | 34,5 | 0,107 |
| 11741000384144 | 1“ | 3/8“ | 24,5 | 18 | 6,5 | 26 | 34,5 | 0,104 |
| 11741000124144 | 1“ | 1/2“ | 24,5 | 18 | 6,5 | 26 | 34,5 | 0,107 |
| 11741000344144 | 1“ | 3/4“ | 24,5 | 18 | 6,5 | 26 | 34,5 | 0,073 |
| 11741140144144 | 1 1/4“ | 1/4“ | 27,5 | 20,5 | 7 | 34,5 | 43 | |
| 11741140384144 | 1 1/4“ | 3/8“ | 27,5 | 20,5 | 7 | 34,5 | 43 | 0,200 |
| 11741140124144 | 1 1/4“ | 1/2“ | 27,5 | 20,5 | 7 | 34,5 | 43 | 0,158 |
| 11741140344144 | 1 1/4“ | 3/4“ | 27,5 | 20,5 | 7 | 34,5 | 43 | 0,175 |
| 11741141004144 | 1 1/4“ | 1“ | 27,5 | 20,5 | 7 | 34,5 | 43 | 0,116 |
| 11741120384144 | 1 1/2“ | 3/8“ | 28,5 | 20,5 | 8 | 40 | 49 | 0,159 |
| 11741120124144 | 1 1/2“ | 1/2“ | 28,5 | 20,5 | 8 | 40 | 49 | 0,322 |
| 11741120344144 | 1 1/2“ | 3/4“ | 28,5 | 20,5 | 8 | 40 | 49 | 0,240 |
| 11741121004144 | 1 1/2“ | 1“ | 28,5 | 20,5 | 8 | 40 | 49 | 0,184 |
| 11741121144144 | 1 1/2“ | 1 1/4“ | 28,5 | 20,5 | 8 | 40 | 49 | 0,108 |
| 11742000124144 | 2“ | 1/2“ | 33 | 25 | 8 | 51 | 61 | 0,406 |
| 11742000344144 | 2“ | 3/4“ | 33 | 25 | 8 | 51 | 61 | 0,391 |
| 11742001004144 | 2“ | 1“ | 33 | 25 | 8 | 51 | 61 | 0,348 |
| 11742001144144 | 2“ | 1 1/4“ | 33 | 25 | 8 | 51 | 61 | 0,303 |
| 11742001124144 | 2“ | 1 1/2“ | 33 | 25 | 8 | 51 | 61 | 0,227 |
| 11742120344144 | 2 1/2“ | 3/4“ | 37 | 27 | 10 | 65 | 76 | |
| 11742121004144 | 2 1/2“ | 1“ | 37 | 27 | 10 | 65 | 76 | 0,828 |
| 11742121144144 | 2 1/2“ | 1 1/4“ | 40 | 30 | 10 | 65 | 80,5 | 0,784 |
| 11742121124144 | 2 1/2“ | 1 1/2“ | 37 | 27 | 10 | 65 | 76 | 0,784 |
| 11742122004144 | 2 1/2“ | 2“ | 37 | 27 | 10 | 65 | 76 | 0,660 |
| 11743001004144 | 3“ | 1“ | 40 | 29 | 11 | 77,5 | 90,5 | 0,897 |
| 11743001144144 | 3“ | 1 1/4“ | 40 | 30 | 10 | 77,5 | 90 | 0,870 |
| 11743001124144 | 3“ | 1 1/2“ | 44 | 33 | 11 | 77,5 | 90 | 0,816 |
| 11743002004144 | 3“ | 2“ | 40 | 30 | 10 | 77,5 | 90 | 1,017 |
| 11743002124144 | 3“ | 2 1/2“ | 40 | 30 | 10 | 77,5 | 90 | 0,500 |
| 11744001004144 | 4“ | 1“ | 46 | 36 | 10 | 101,5 | 115 | |
| 11744001144144 | 4“ | 1 1/4“ | 46 | 36 | 10 | 101,5 | 115 | |
| 11744001124144 | 4“ | 1 1/2“ | 46 | 36 | 10 | 101,5 | 115 | |
| 11744002004144 | 4“ | 2“ | 46 | 36 | 10 | 101,5 | 115 | 1,527 |
| 11744002124144 | 4“ | 2 1/2“ | 46 | 36 | 10 | 101,5 | 115 | 1,479 |
| 11744003004144 | 4“ | 3“ | 46 | 36 | 10 | 101,5 | 115 | 1,310 |
