gemäß ISO 4144
Gewinde EN ISO 228-1
Edelstahl Werkstoff-Nr. AISI 316 / 1.4408 (rost- und säurebeständiger Stahlguss)

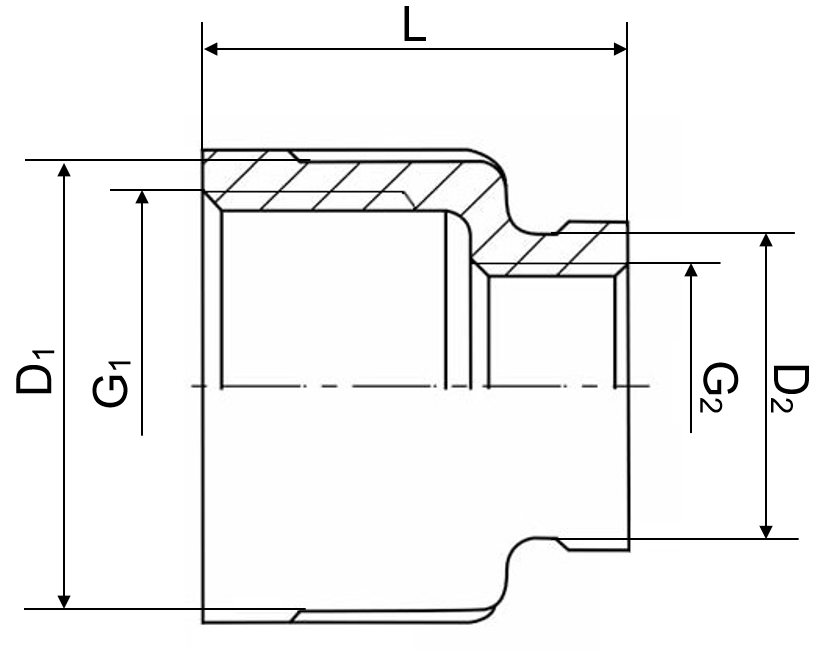

Darstellung kann abweichen
| Art.-Nr. | G1 | G2 |
L [mm] | D1 [mm] | D2 [mm] | m [kg] |
| 11540140184144 | 1/4“ | 1/8“ | 25 | 16,5 | 13 | 0,017 |
| 11540380184144 | 3/8“ | 1/8“ | 23 | 20 | 13 | 0,049 |
| 11540380144144 | 3/8“ | 1/4“ | 26 | 20 | 16,5 | 0,049 |
| 11540120184144 | 1/2“ | 1/8“ | 34 | 25,7 | 13,2 | 0,048 |
| 11540120144144 | 1/2“ | 1/4“ | 34 | 25,5 | 16,5 | 0,063 |
| 11540120384144 | 1/2“ | 3/8“ | 34 | 25,7 | 20,2 | 0,065 |
| 11540340184144 | 3/4“ | 1/8“ | 36 | 31 | 13 | 0,054 |
| 11540340144144 | 3/4“ | 1/4“ | 36 | 31 | 16,5 | 0,072 |
| 11540340384144 | 3/4“ | 3/8“ | 36 | 31 | 20 | 0,092 |
| 11540340124144 | 3/4“ | 1/2“ | 36 | 31 | 24,5 | 0,080 |
| 11541000144144 | 1“ | 1/4“ | 42 | 38 | 16,5 | 0,104 |
| 11541000384144 | 1“ | 3/8“ | 42 | 38 | 20 | 0,086 |
| 11541000124144 | 1“ | 1/2“ | 42 | 38 | 24,7 | 0,116 |
| 11541000344144 | 1“ | 3/4“ | 42 | 38 | 30 | 0,112 |
| 11541140384144 | 1 1/4“ | 3/8“ | 48 | 47 | 20 | 0,189 |
| 11541140124144 | 1 1/4“ | 1/2“ | 48 | 47 | 24,7 | 0,187 |
| 11541140344144 | 1 1/4“ | 3/4“ | 48 | 47 | 30 | 0,200 |
| 11541141004144 | 1 1/4“ | 1“ | 48 | 47 | 38 | 0,200 |
| 11541120124144 | 1 1/2“ | 1/2“ | 52 | 53 | 24,7 | 0,235 |
| 11541120344144 | 1 1/2“ | 3/4“ | 52 | 53 | 30 | 0,306 |
| 11541121004144 | 1 1/2“ | 1“ | 52 | 53 | 38 | 0,221 |
| 11541121144144 | 1 1/2“ | 1 1/4“ | 52 | 53 | 47 | 0,221 |
| 11542000124144 | 2“ | 1/2“ | 58 | 66 | 24,7 | 0,353 |
| 11542000344144 | 2“ | 3/4“ | 58 | 66 | 30 | 0,251 |
| 11542001004144 | 2“ | 1“ | 58 | 66 | 38 | 0,329 |
| 11542001144144 | 2“ | 1 1/4“ | 58 | 66 | 47 | 0,442 |
| 11542001124144 | 2“ | 1 1/2“ | 58 | 66 | 53 | 0,368 |
| 11542120124144 | 2 1/2“ | 1/2“ | 65 | 82 | 30 | 0,615 |
| 11542121004144 | 2 1/2“ | 1“ | 65 | 82 | 38 | 0,378 |
| 11542121144144 | 2 1/2“ | 1 1/4“ | 65 | 82 | 47 | 0,555 |
| 11542121124144 | 2 1/2“ | 1 1/2“ | 65 | 82 | 53 | 0,555 |
| 11542122004144 | 2 1/2“ | 2“ | 65 | 82 | 66 | 0,555 |
| 11543001004144 | 3“ | 1“ | 72 | 96,5 | 38 | 0,833 |
| 11543001144144 | 3“ | 1 1/4“ | 72 | 96,5 | 47 | 0,869 |
| 11543001124144 | 3“ | 1 1/2“ | 72 | 96,5 | 53 | 1,204 |
| 11543002004144 | 3“ | 2″ | 72 | 96,5 | 66 | |
| 11543002124144 | 3“ | 2 1/2“ | 72 | 96,5 | 82 | |
| 11544001004144 | 4“ | 1“ | 94 | 123,5 | 38 | 1,549 |
| 11544001144144 | 4“ | 1 1/4“ | 94 | 123,5 | 47 | 2,023 |
| 11544001124144 | 4“ | 1 1/2“ | 94 | 123,5 | 53 | 1,432 |
| 11544002004144 | 4“ | 2″ | 94 | 123,5 | 66 | |
| 11544002124144 | 4“ | 2 1/2“ | 94 | 123,5 | 82 | |
| 11544003004144 | 4“ | 3 | 94 | 123,5 | 96,5 |
